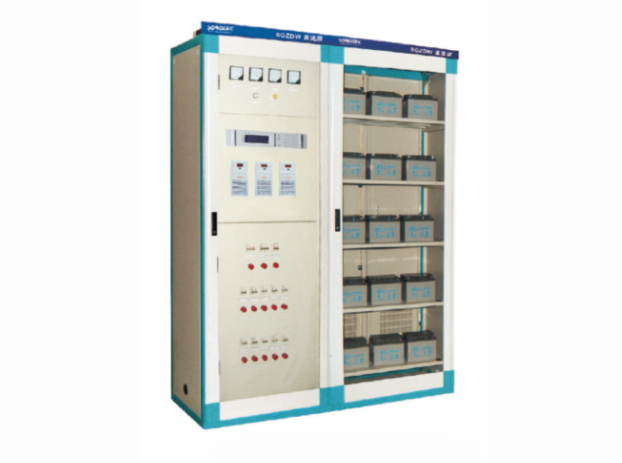

直流電源柜,：出現接地故障怎么辦

DC屏在保證電力設備穩定運行中起著不可或缺的作用，但當DC屏出現故障時，應及時進行維護和檢修，其中DC屏接地故障是一種常見且易發的故障。那么DC屏的接地故障是什么以及基本的處理指南呢？河南一體化電源給大家說說吧。有興趣的可以多了解一下。

第一，斷層現象

DC系統是一個絕緣系統。通常正負電極對地絕緣電阻相等，正負電極對地電壓平衡。發生接地點時，正負電壓向地變化，接地電壓降低，非接地電壓升高。也就是說，當正極接地時，負極對地電壓增加(絕對值)，當負極接地時，正極對地電壓增加。例如，在220 DC系統中，正電壓為+110V，負電壓為-110 V。負電壓接地后，正電壓為220 V..

二、搜索方法:

DC電路分支多，分布廣，檢查接地點比較困難。相對有效的方法是拉伸試驗。換句話說，每個空氣開關或保險絲的電源是單獨切斷的。如果停電后DC接地現象消失，說明接地點在空氣開關控制的下回路；如果這種現象持續存在，說明下回路沒有接地。通過拉回路搜索，接地點可以定義為空氣開關控制的DC回路，然后松開纜芯，接地點可以定義為室內或室外部分；然后拔出插頭，接地點定義為插頭和插頭。

經過逐級分解、逐級排除，可以在一個簡單的電路中定位接地點，然后用兆歐表測量電路中每根導線的絕緣，接地點進一步限定在幾根導線或幾個端子上。通過仔細觀察和反復觸摸，地面點會“原形畢露”。

三。搜索步驟:

DC系統中的空氣開關或熔斷器是分層排列的，一般由一個總空氣開關和一個分空氣開關串聯而成。兩級空氣開關將DC電路分為三部分。兩級空氣開關是DC電源板主回路空氣開關和設備分路空氣開關。第三回路包括DC母線及其出線回路、主回路空氣開關電纜和橋母線回路、并聯空氣開關保護、控制、監視和儲能回路。其中第三段電路多，布線復雜，接地概率高。幾乎所有的DC接地都發生在這個區段。

為了盡快查明空氣開關和接地的確切位置和原因，必須熟悉三段回路的組成、作用和現場位置。因此，找到DC接地的步驟是熟悉現場DC系統的布線。只有熟悉了臺詞，腦子里有了數字，才能找到不漏、不爛、不重復的方法。

例如，當分支電路的空氣開關斷開時，接地極母線的電壓立即上升到110V左右，接地點位于空氣開關控制的下層電路中。

DC供電屏接地故障幾種常見的補充原因。

1.雨天導致的接地。大雨時，雨水流入未密封的室外二次接線盒，將連接樁頭與外殼連接，造成接地。比如氣體繼電器沒有防雨罩，雨水滲入接線盒。當水溢出端子時，會發生DC接地和誤跳閘。在持續的小雨中(如梅雨)，潮濕的空氣會損壞室外電纜的芯線或扎上黑帶，大大降低絕緣，從而造成DC接地。

2.因小動物受傷而擱淺。當二次接線盒(箱)密封不好時，蜜蜂會進入箱內筑巢。當端子和外殼嵌套時，將觸發DC接地。當電纜護套被老鼠咬破時，也容易造成DC接地。

3.擠壓磨損導致接地。當二次線靠近轉動部件時(如開關柜門常開)，轉動部件容易磨損二次線的絕緣外皮。磨損會導致DC接地。

4、接線松動，脫落導致接地。如果與斷路器機構箱端子排連接的二次線(如10kV開關機構箱中的二次線)的螺絲沒有擰緊，斷路器多次跳閘時端子頭容易滑出端子，接地是由于鐵件接地造成的。直流屏廠家
